工作原理

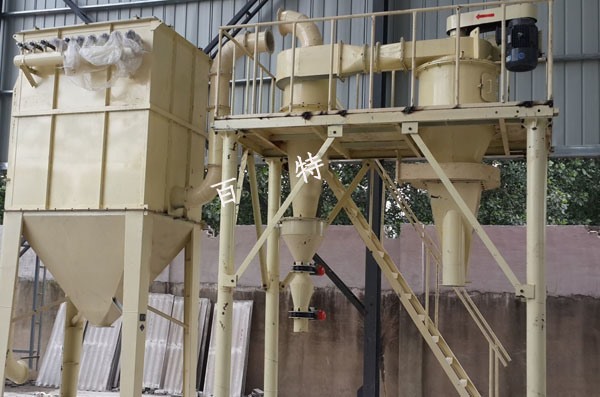

整套分级系统由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。工作时物料在引风机引力的作用下由下端入料口进入，并上升至分级区，在分级叶轮高速旋转产生的离心力和引风机引力产生的向心力的共同作用下，使粗细物料分离，分级粒径以上的粗颗粒被甩到筒体内壁失速沿壁面下滑，下滑到二次风口处，经均匀的外界二次风的强烈淘洗作用，使粗细物料分离，细颗粒上升至分级区二次分级，分离后的粗颗粒下降由卸料装置收集排出分级机，分级粒径以下的细颗粒随气固二相流进入旋风收集器、脉冲除尘器收集，净化后的气体由引风机排出。

性能特点

◆分级机结构进行了特殊设计，几乎截止所有大颗粒，分级精度高，大颗粒控制严。

◆分级产品的粒度可达D97：3～150微米，产品粒度无级可调，品种更换其方便。

◆分级效率（提取率）70%～90%，与物料性质以及符合粒度的颗粒含量有关，物料流动性好，符合粒度颗粒含量高则分级效率高反之则低。

◆分级机内部采用氧化铝陶瓷或特殊材料防护，设备磨损少、产品*********、纯度高。

◆采用低转速立式单叶轮分级结构，物料流畅稳定，设备处理量大，分级效率高。

◆可采用多级串联结构，可同时分级出几个粒度段的产品，获得理想的粒度分布。

◆控制系统采用程序控制，运行状态实时显示，操作简便。

◆系统负压运行，粉尘排放量不超过40mg/m3,设备噪音采用消音措施，不高于75dB(A)。

技术参数 Technical parameters
